Multischalter für 2-Sat-Positionen mit terrestrischem Eingang (DVB-T/T2/C)
Multischalter Serie für 4-Inpits= Quattro LNB (H/V,High-/Low-Band) + 1x Terrestrisch zu 8/ 12 / 16 / 24 / 32 Receiver Outputs
Options: Alleinstehend, Empfänger gespeist, terrestrisch passiv oder aktiv, Kaskaden (K).
Diese Multiswitch-Familie ist für kleine Verteilnetze als Standalone-Version, Receiver powered oder als Kaskadenversion vorgesehen.
Terrestrische (Off-Air) Signale werden aktiv (T-Versionen) oder passiv geroutet.
Jeder Teilnehmerausgang wird von einer SAT-SetTopBox oder einem TV-Gerät mit Multituner bedient.
Eine Stromversorgung (15 oder 18V je nach Typ) muss für
den Multi-Schalter für die eigenen und die des LNB oder für Kaskaden (SAT-Verstärker für Langstreckenkabelkompensationen) vorgesehen sein.
Externe (interne) Netzteile dienen zur LNB-Speisung und der aktiven terrestrischen Streckenverstärker (Fernspeisung).
Die SAT Multiswitches mit 9 Inputs (2x4x SAT, 1x Terrestrisch) zu 8/ 12/ 16/ 24/ 32 Outputs sind in diversen Ausführungen verfügbar:
| Name/Variant | |
|---|---|
| BS | Der Typename kann variieren: BS oder BMP = Standalone MS (inkl. PSU mit Euro-Stecker) |
| BSB | Standalone (inkl. PSU) aber mit britischem Anschluss |
| BS 91-X | 2 SAT Standalone, mit oder ohne Netzteil, terrestrial passiv für Quattro LNB’s. Das ‘X’ ist ein Platzhalter für 8, 12, 16, 24 or 32 outputs |
| BS 91-X T | Standalone, terrestrial aktiv für Quattro LNB’s. |
| BSD 91-X R | Standalone, keine interne PSU, Receiver-gespeist vom SAT-Tuner. Optionales external Netzteil erhältlich. Kein aktiv T |
| BSD 91-X | 2 SAT Positionen Standalone, ohne Netzteil, + terrestrial passiv für Quattro LNB’s. Ext. Netzteil erhältlich |
| BKD 91-X (T) | 9 Kaskadenausgänge, externes PSU nötig oder fremdgespeist durch einen Standalone MS über das Koax-Kabel, (T) aktiv oder passiv. |
| Type | |||
|---|---|---|---|
| Mit PSU | 2-SAT Positions + terrestrial pathway zu 8 Receivers / TV outputs |
Verfügbar als terrestrial active (T) oder passive, internal PSU standalone | |
| 2-SAT-positions Standalone Multiswitch für 12 oder 16 Receiver / TVs | Verfügbar als terrestrial active (T) oder passive, internal PSU standalone | ||

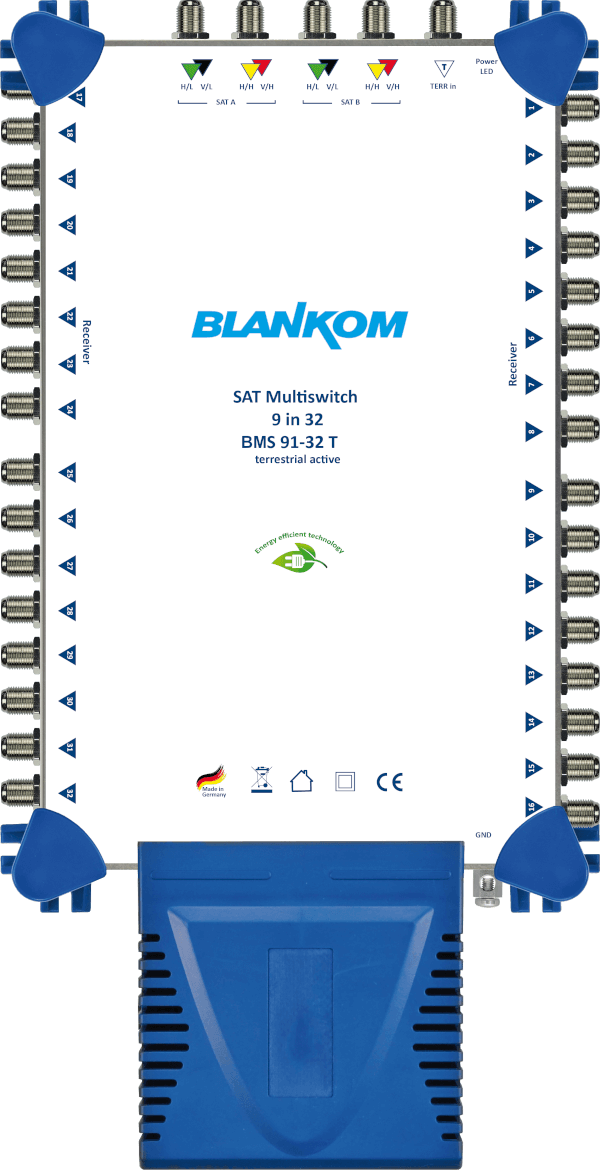

| 2-SAT-positions Standalone Multiswitch for 24 or 32 Receivers / TVs | available as terrestrial active or passive version, internal PSU | ||
| Kaskaden | Kaskaden-Version für grössere Wohneinheiten - mit wenigen Räumen pro Flur | Erhältlich als terrestrische aktive oder passive MS, external PSU oder bottom up (rückwärts) versorgt durch Standalone über Koax | |
| 12 oder 16 Teilnehmer Kaskaden-Version für grössere Wohneinheiten - mit mehr Räumen pro Flur | Erhältlich als terrestrische aktive oder passive MS, external PSU oder bottom up (rückwärts) versorgt durch Standalone über Koax | ||
| 24 - 32 Teilnehmer Kaskaden-Version für grössere Wohneinheiten - mit vielen Räumen pro Flur | Erhältlich als terrestrische aktive oder passive MS, external PSU oder bottom up (rückwärts) versorgt durch Standalone über Koax | ||
| Receiver gespeist | ECO: Receiver gespeiste-Version für Gebäude mit max 32 TVs | Mit 8,12,16,24,32 outputs erhältlich und nur terrestrisch passiv, keine PSU nötig, LNB's versorgt durch angeschlossene SAT-Tuner |
